Przygotowanie pod cięcie laserem i konwersja do DXF / DWG |
| Autor |
Wiadomość |
erde
Początkujący
Dołączył: 12 Kwi 2019
Posty: 4
Skąd: Katowice
|
 Wysłany: 12 Kwiecień 2019, 13:26 Przygotowanie pod cięcie laserem i konwersja do DXF / DWG
|
|
|
Cześć,
Jestem totalnie zielony w Corelu, dopiero wczoraj zacząłem...
Udało mi się przygotować kształt elementu, który docelowo chcę wyciąć laserem z blachy nierdzewnej.
1. Czy ktoś byłby tak uprzejmy i sprawdził mój plik czy nadaje się on do cięcia i czy nie ma w nim jakiś głupich błędów?
2. Większość punktów cięcia oczekuje pliku DXF lub DWG... Próbowałem zmienić mój CDR w DXF konwerterami online ale one totalnie rozjechały moje wymiary. Element zamiast mieć szerokość 360mm ma nagle szerokość ok 10.... Czy ktoś jest w stanie wyeksportować ten mój projekt do DXF / DWG tak by zachował on wymiary w skali 1:1?
Będę bardzo wdzięczny za wszelką pomoc :)
opata5.cdr
|
 Pobierz Plik ściągnięto 242 raz(y) 1.38 MB |
|
|
 |
|
 |
restauro
Wersja CorelDRAW: CorelDraw X4 ,X7
Pomógł: 574 razy
Dołączył: 25 Lis 2009
Posty: 7680
Skąd: Gdynia
|
| Wysłany: 12 Kwiecień 2019, 15:13
|
|
|
Jest mały problem ,raczej niewielu forumowiczów posiada najnowszą wersję programu CorelDraw .
Podczas zapisywania pliku ,możesz wybrać w rozwijanym menu niższą wersję programu na przykład X5 .
wersję X5 możesz otworzyć również w darmowym programie Inkscape i zapisać w wymaganym rozszerzeniu DXF lub DWG ,możliwe że wówczas plik będzie prawidłowy , bez przekłamań . |
|
 |
|
|
erde
Początkujący
Dołączył: 12 Kwi 2019
Posty: 4
Skąd: Katowice
|
| Wysłany: 14 Kwiecień 2019, 16:13
|
|
|
| restauro napisał/a: | Jest mały problem ,raczej niewielu forumowiczów posiada najnowszą wersję programu CorelDraw .
Podczas zapisywania pliku ,możesz wybrać w rozwijanym menu niższą wersję programu na przykład X5 .
wersję X5 możesz otworzyć również w darmowym programie Inkscape i zapisać w wymaganym rozszerzeniu DXF lub DWG ,możliwe że wówczas plik będzie prawidłowy , bez przekłamań . |
Wybaczcie :) Teraz zapisałem w niższej wersji. Co prawda nie widzę w opcji X5 ale wersja 15 to chyba będzie tożsame? Sprawdź proszę czy teraz dasz radę otworzyć :)
opata5_v15.cdr
|
| Pobierz Plik ściągnięto 230 raz(y) 1.38 MB |
|
|
|
|
|
|
Cysorz
Pomógł: 205 razy
Dołączył: 01 Sty 2011
Posty: 3137
Skąd: Kraków
|
| Wysłany: 14 Kwiecień 2019, 18:41
|
|
|
| Nie mam żadnego programu do CAD, ale oba pliki [ link: https://we.tl/t-VkPrlbqxC7 ] po zaimportowaniu z powrotem do Draw wyświetlają się prawidłowo. |
|
|
|
|
|
erde
Początkujący
Dołączył: 12 Kwi 2019
Posty: 4
Skąd: Katowice
|
| Wysłany: 14 Kwiecień 2019, 23:47
|
|
|
| Cysorz napisał/a: | | Nie mam żadnego programu do CAD, ale oba pliki [ link: https://we.tl/t-VkPrlbqxC7 ] po zaimportowaniu z powrotem do Draw wyświetlają się prawidłowo. |
Cysorz, bardzo dziękuję za pomoc. Gdybyście jeszcze mogli rzucić fachowym okiem czy tam nie ma jakiś głupich błędów technicznych / formalnych i czy to się w ogóle będzie nadawało do cięcia laserem? Głównie chodzi mi o płynne linie - czy np. po moich kombinacjach z łączeniem kształtów / krzywych itp gdzieś nie zmajstrowałem np. jakiś dziwnych węzłów, które potem będą widoczne na materiale po cięciu.  |
|
|
|
|
|
Cysorz
Pomógł: 205 razy
Dołączył: 01 Sty 2011
Posty: 3137
Skąd: Kraków
|
| Wysłany: 15 Kwiecień 2019, 00:10
|
|
|
Na to nie potrafię odpowiedzieć z pewnością, bo CNC to nie moja "działka". Jeżeli chodzi o zwykły ploter tnący to wszystko jest OK - jeżeli w podglądzie szkieletowym jest wszystko w porządku, to powinno się dobrze wyciąć. Może jedna rzecz: mój poprzedni ploter (program?) potrafił np. traktować obiekt z wypełnieniem i konturem jako dwa różne obiekty i ciąć to samo dwa razy.
Ale powtórzę - CNC to nie moja "działka"... |
|
|
|
|
|
restauro
Wersja CorelDRAW: CorelDraw X4 ,X7
Pomógł: 574 razy
Dołączył: 25 Lis 2009
Posty: 7680
Skąd: Gdynia
|
| Wysłany: 15 Kwiecień 2019, 08:53
|
|
|

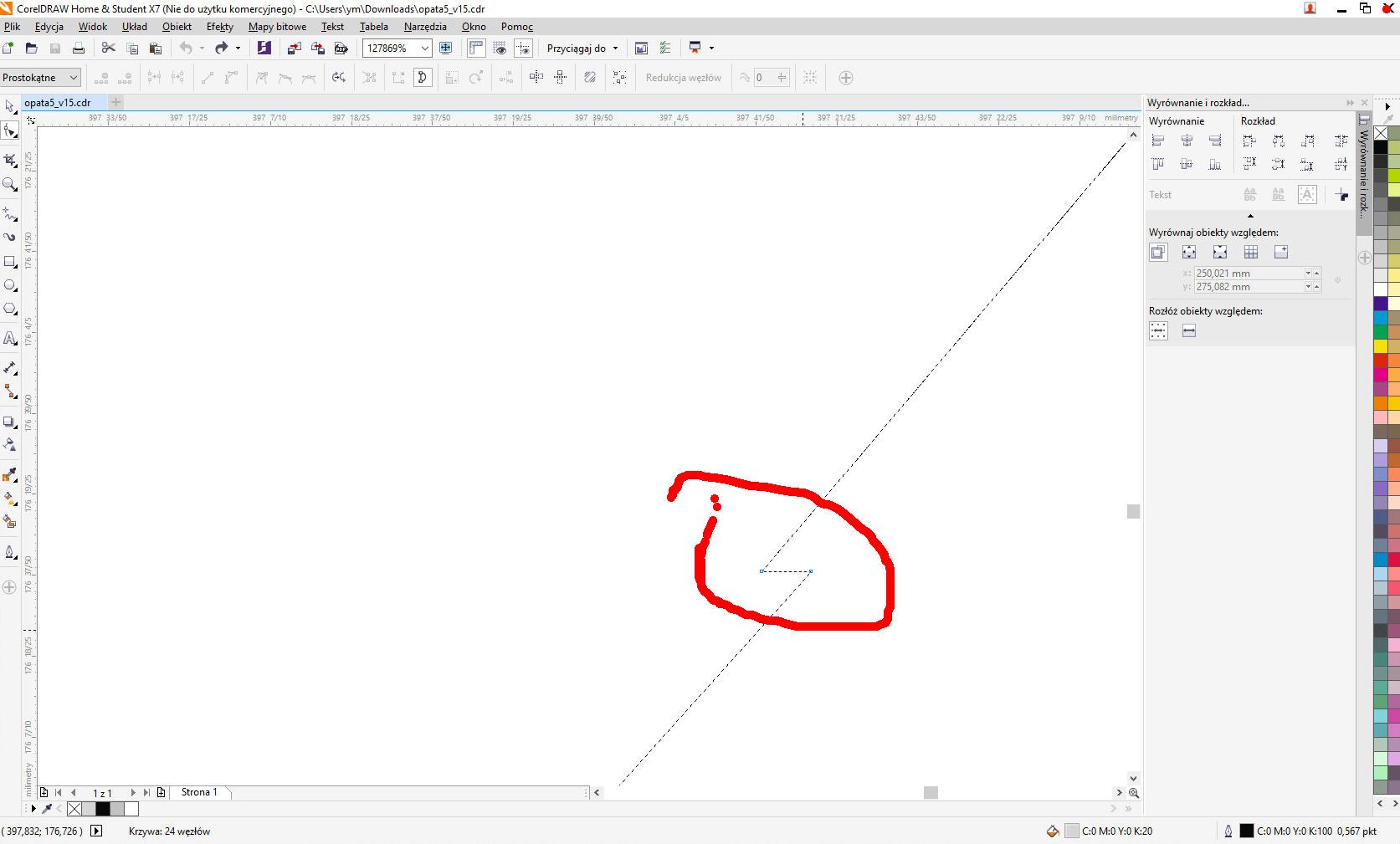

W widoku szkieletowym ,widzę dwa węzły do usunięcia .
|
| Pobierz Plik ściągnięto 300 raz(y) 173.11 KB |
Nowy obraz.jpg
|
| Pobierz Plik ściągnięto 273 raz(y) 127.97 KB |
|
|
|
|
|
|
erde
Początkujący
Dołączył: 12 Kwi 2019
Posty: 4
Skąd: Katowice
|
| Wysłany: 15 Kwiecień 2019, 13:47
|
|
|
Właśnie o to mi chodziło  Dziękuję Wam bardzo. Czy wystarczy, że usunę te węzły i będzie ok? Czy trzeba je jakoś "scalić" aby mi się kształt nie rozjechał? Nie mam teraz możliwości sprawdzenia - dopiero wieczorkiem  |
|
|
|
|
|
restauro
Wersja CorelDRAW: CorelDraw X4 ,X7
Pomógł: 574 razy
Dołączył: 25 Lis 2009
Posty: 7680
Skąd: Gdynia
|
| Wysłany: 15 Kwiecień 2019, 14:20
|
|
|
| Usun jeden i drugi (razem ) z obu stron . |
|
|
|
|
|
|
|
