Cześć.

Mam kilkanaście krzywych. W każdej zamkniętej krzywej są różnego rodzaju obiekty/krzywe.
Chce teraz krzywą razem ze wszystkim w środku zgrupować.
Jak to najprościej zrobić?

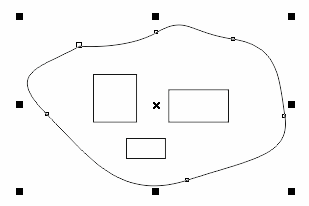

Na rysunku jest zrobiony niby nesting, więc normalnie zaznaczając przy okazji zaznaczę obiekty z innej krzywej.

---


Pobierz Plik ściągnięto 238 raz(y) 66.16 KB

[chezare]

Niestety, jak się źle zorganizuje pracę, to później jest tak jak u Ciebie.
Musisz klikać, albo zakreślać kursorem poszczególne elementy, które chcesz zgrupować z wciśniętym klawiszem shift, szybciej się chyba tego zrobić nie da.

[blo]

Jeśli nie ma tego za dużo to można zacząć zaznaczanie od jednej z krawędzi arkusza i jak już zaznaczy się daną grupę obiektów to przenosić je na inną warstwę a następnie wyłączać tę warstwę.

[doominus31]

To nie ja to Autodesk tak robi.

Z programu dostaje właśnie coś takiego... tylko że na początku jest większa kaszana na szczęście podzielona na odpowiednie warstwy.

Pierwsze trzeba wszystko zaznaczyć i użyć funkcji join curve. Potem po kilku minutach jak C to przetrawi reduce node. I tak na 3 warstwach. A potem zaznaczanie wszystkiego co przynależy do danego elementu i grupowanie. Po grupowaniu można bawić się w nesting.

Pojedyńczych elementów składających się z wielu drobniejszych do zgrupowania.
Jest ok 800-1000 szt.

Problemem by to nie było gdyby z softu Autodesk wychodziły od razu znestingowane obiekty.
A tu masakra straty na materiale jak nie wiem.

[chezare]

Od razu wiedziałem, że to demozaur.
Wycinasz to ze złota? Ja bym się zastanowił, czy ta praca jest warta kawałka materiału, z tego co widzę na obrazku który zamieściłeś, niewielkiego. Moim zdaniem szkoda pracy. Do tego, jeśli to wygląda tak jak na obrazku, to dosyć łatwo zaznaczyć komplet obiektów, bo każdy zawarty jest w prostokątnym polu nie mającym wspólnej części z sąsiadem.

[doominus31]

To tylko przykład.
Robię coś większego.

[bidon184]

no ale ja nie kumam ,auto desk i otwieramy w corelu i mamy pretensje ze krzywe nie zlaczone,to jakis kosmos,ufff prztea to inna idea softu i zapisu wektorow

no ale ja nie kumam ,auto desk i otwieramy w corelu i mamy pretensje ze krzywe nie zlaczone,to jakis kosmos,ufff prztea to inna idea softu i zapisu wektorow

[doominus31]

Autodesk zapisuje do dxf lub eps lub pdf.

Idea jest taka a w zasadzie cel tego programu żeby stworzyć plik dla plotera tnącego.
Niestety to co z tego wychodzi to niezoptymalizowana kaszanka.

[bidon184]

nie nie nie kolego tn program to wirtualizacja i to jego cel to nie ma nic wspolnego z wykonywalnym wektorem na papierze

nie nie nie kolego tn program to wirtualizacja i to jego cel to nie ma nic wspolnego z wykonywalnym wektorem na papierze

[doominus31]

Co przez to rozumiesz?

Wgrywa się do niego model.
Wybiera rodzaj materiału i technikę.
I otrzymujemy plik dla plotera.
Wycinamy i mamy po sklejeniu taki obiekt.


Mogę taki gotowy puścić na ploter ale optymalizacja takiego pliku leży i kwiczy.
Trzeba poprawić kilkoma narzędziami żeby był ok.
Pierwsze to join curve a drugie reduce nodes.
I plik jest już zdatny dla plotera. Ale nie ma optymalizacji cięcia, idzie w cholerę odpadu materiału.

A ręcznie nie da się tego zrobić bo części są rozsypane.

[grzjanik]

Poniższe macro robi to czego potrzebujesz.

Zaznaczasz krzywą wewnątrz której są obiekty i klikasz Uruchom macro. Tyle.

Pozdrawiam. GrzJanik

Kod:

Sub ZaznaczWewnatrzKrzywej() If ActiveDocument Is Nothing Then MsgBox "Otwórz dokument.": Exit Sub If ActiveShape Is Nothing Then MsgBox "Zaznacz obiekt!", vbCritical: Exit Sub     Dim OrigSelection As ShapeRange     Set OrigSelection = ActiveSelectionRange     Dim Doc As Document, s As Shape, sOverLap As Shape     Dim X As Double, Y As Double, w As Double, h As Double     Set Doc = ActiveDocument     Doc.ReferencePoint = cdrCenter     Doc.ActiveShape.GetBoundingBox X, Y, w, h     Set sOverLap = Doc.ActivePage.SelectShapesFromRectangle(X, Y, X + w, Y + h, True)     ActiveSelectionRange.UngroupAll     Set sOverLap = Doc.ActivePage.SelectShapesFromRectangle(X, Y, X + w, Y + h, True)     OrigSelection.RemoveFromSelection End Sub

[/code]

Daj znać czy Ci się przyda. :)

---


Pobierz Plik ściągnięto 193 raz(y) 7.05 KB


Pobierz Plik ściągnięto 210 raz(y) 6.96 KB

[doominus31]

Fajnie ale straciłem wszystkie projekty.

Sprawa jest taka że ten program dzieli sortuje krzywe na odpowiednie warstwy.

Wiec mamy
warstwę zewnętrzną obrysu przekroju
warstwę wewnętrzną z otworami jeśli takie były w przekroju
warstwę z otworami punktami pozycjonującymi przekroje miedzy sobą
warstwę z oznaczeniem liczbowym porządkowym danego przekroju

Najfajniej byłoby gdyby skrypt zaznaczał po kolei obiekty na warstwie 1 i scalał w grupę z pozostałych warstw.


Niestety tego na razie nie wypróbuje.
