[doominus31]

Witam.

W jaki sposób lokalizować miejsca gdzie na projekcie przecinają się linie?
Robię projekty pod ploter i czasem kilka rzeczy na siebie nachodzi.
Jeżeli tego nie zauważę to będzie materiał do wyrzucenia.

Inna sprawa choć podobna czasem przy imporcie pojawiają się podwójne obiekty.
Kopie tego samego obiektu jedna na drugiej.

Wiem jak wykryć podwójne zamknięte obiekty. Rysuję większy prostokąt i łącze wszystko w całość. Potem wypełnienie kolorem. Jeżeli są podwójne obiekty to one zapełniają się kolorem. Na pojedynczych pozostaje tło.

Z innych problemów jak na wszystkich obiektach nadać linię włosową?
Mogę zaznaczyć wszystkie obiekty i zmienić im kolor ale nie pojawia się menu z wyborem grubości linii. W grę nie wchodzi scalenie wszystkiego w jeden obiekt.

[restauro]

Kontroluj rysunek w Widoku Szkieletowym. Dodatkowo Okno -Ono dokowania -Menedżer obiektów .

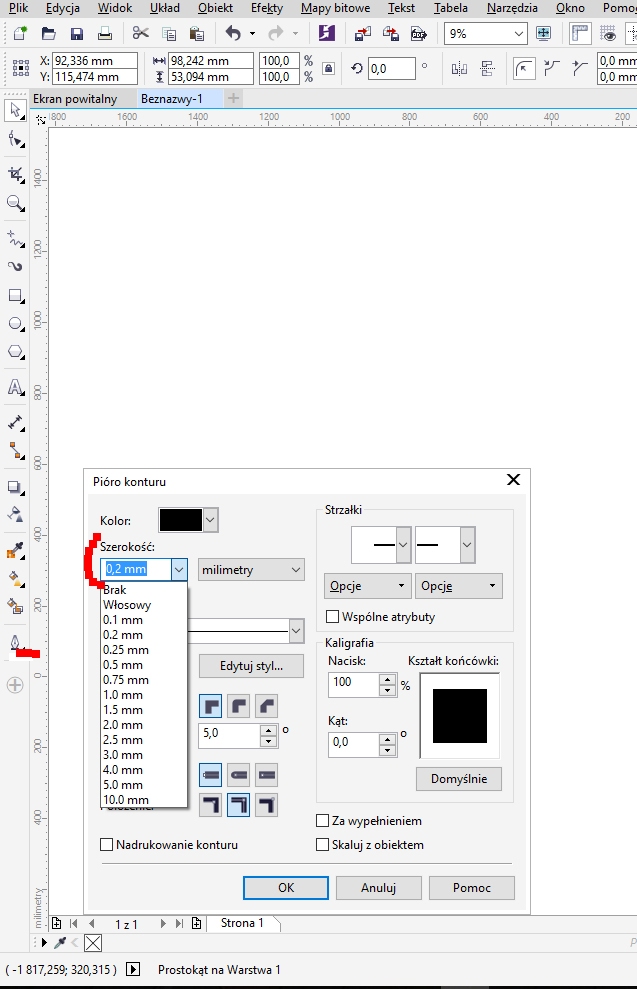

Szerokość konturu ustawiasz Narzędzie (z lewej strony) - Kontur.

---


Pobierz Plik ściągnięto 334 raz(y) 212.04 KB

[Artur Miernik]

Co do konturu:
1) zaznacz obiekty, które mają mieć te sama obwiednię,
2) do ustawień obwiedni wejdź naciskając [F12], to najszybszy sposób.

PS.
Analogicznie:
— barwę obwiedni przywołujesz [shift]+[F12],
— barwę wypełnienia — za pomocą [shift]+[F11],
— zaś wszelkie parametry wypełnienia — za pomocą [F11].

[doominus31]

Ok F12 działa, mogę zaznaczyć wszystko a potem klik i jest fajnie.... trochę mało intuicyjne to bo normalnie wybór grubości linii zawsze był na belce.

Widok szkieletowy nie działa.

Na rysunku mam 2 przecinające się okręgi. Nie ma zaznaczonych miejsc przecięcia.

Na dole są dwa okręgi jeden na drugim też nie pokazuje że coś jest nie tak.

---


Pobierz Plik ściągnięto 722 raz(y) 59.82 KB

[restauro]

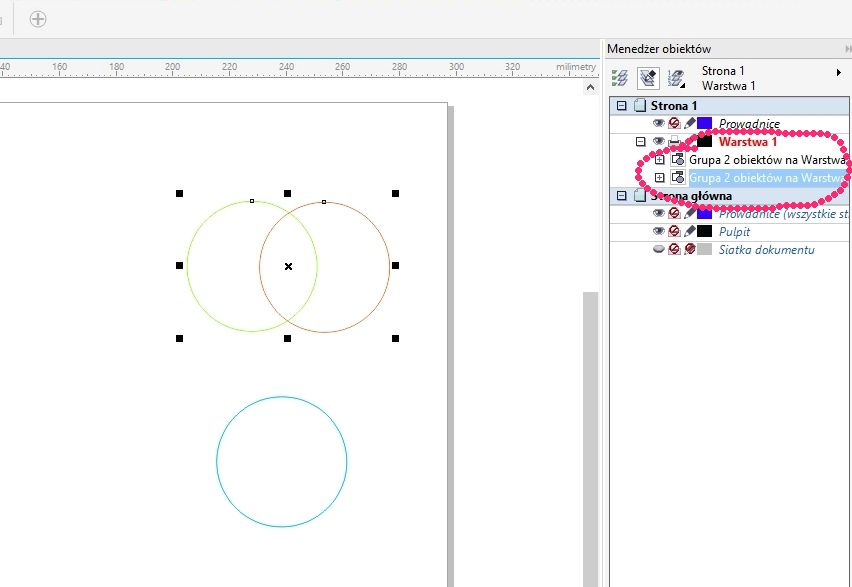

Możesz mieć dodatkowo podgląd w Ono dokowania -Menedżer obiektów .Tam nic się nie ukryje.

---


Pobierz Plik ściągnięto 318 raz(y) 134.6 KB

[doominus31]

Chyba się nie zrozumieliśmy.

Przygotowuje projekt na ploter. Rozmieszczam na arkuszu ok 500-1000 obiektów.
I czasem może się zdarzyć że niektóre nachodzą na siebie.
Potrzebuję to jakoś wykryć że jedna krzywa przecina się z drugą.

[doominus31]

Jakby ktoś potrzebował to oprogramowanie do ploterów RDworks ma opcję czyszczenia nachodzących na siebie obiektów.

Tych samych czyli jakaś krzywa została kilkakrotnie zduplikowana w tym samym miejscu.
Błąd eksportu albo importu.

Można zrobić export do AI i przesłać do RDworksa odczytuje też dxf których z jakiegoś powodu corel nie odczyta. A potem można eksportować z niego do Ai.


Takie kombinowanie ale działa. Ogólnie dostępne w necie w kwestii licencji to nie wiem.
Firma produkuje elektronikę sterującą która do pracy używa ich/tego programu.
Kupując ich sterownik dostajesz ten program bo tylko on z nim współpracuje ale też jest dostępny do pobranie bez rejestracji ani niczego innego.

Jeśli chodzi o projektowanie w tym to jest upierdliwe i w zasadzie odradzam to robić bo to bez sensu.

[lajosz]

@doominus31

W Corelu rzeczywiście ciężko jest w prosty sposób wykryć przecinające się lub nakładające się na siebie obiekty.

Jeśli będziesz miał możliwość, to do takich rzeczy BARDZO DOBRZE nadaje się program Artcam.

Jest to CAM, ale .... w niektórych aspektach leje na łeb Corela jeśli chodzi o pracę z wektorami.

W Artcamie jest specjalne narzędzie do wykrywania kolizji obiektów, czyli wykrywa nakładające się na siebie obiekty, przecinające się obiekty, zapętlenia wektorów.
Co więcej, jeśli wykryje IDENTYCZNE obiekty leżące jeden na drugim, to wszystkie zaznaczy z automatu, po czym wystarczy tylko nacisnąć Delete i ..... usunie wszystkie kopie pozostawiając pojedyncze obiekty, a jeśli zaznaczymy kontrolkę, to z automatu je zgrupuje.

Wszelkie miejsca przecięcia się obiektów zaznaczane są na zielonymi małymi kółeczkami, a pętle i zdublowane węzły kolorem czerwonym.

Jeśli jednak nie korzystamy z narzędzia Doktor wektorów (bo tak się w/w narzędzie nazywa), to zaznaczając wszystkie obiekty i grupując je, w przypadku istniejących duplikatów czy zapętlonych wektorów, Artcam zaznaczy na czerwono te obiekty w grupie, czyli niejako poinformuje że coś jest z nimi nie tak.

Jest to (moim zdaniem) znakomite i przydatne narzędzie w w/w oprogramowaniu, z którego ZAWSZE korzystam przy rozpoczęciu jakiegokolwiek projektu.

Pousuwam i naprawię co trzeba, po czym już spokojnie można pracować.


===============
Tak na marginesie, to jeśli nakładające się na siebie obiekty nie są IDENTYCZNE, czyli nie składają się z jednakowej ilości węzłów i nie mają tego samego zwrotu, to Artcam nie zinterpretuje ich jako duplikatów i ..... poniekąd słusznie, bo rzeczywiście nie są takie same, ale .... zaznaczyć przecięcie już zaznaczy.
