jagibabu · Bywalec Dołączył: 12 Mar 2008 Posty: 24 Skąd: Łódź

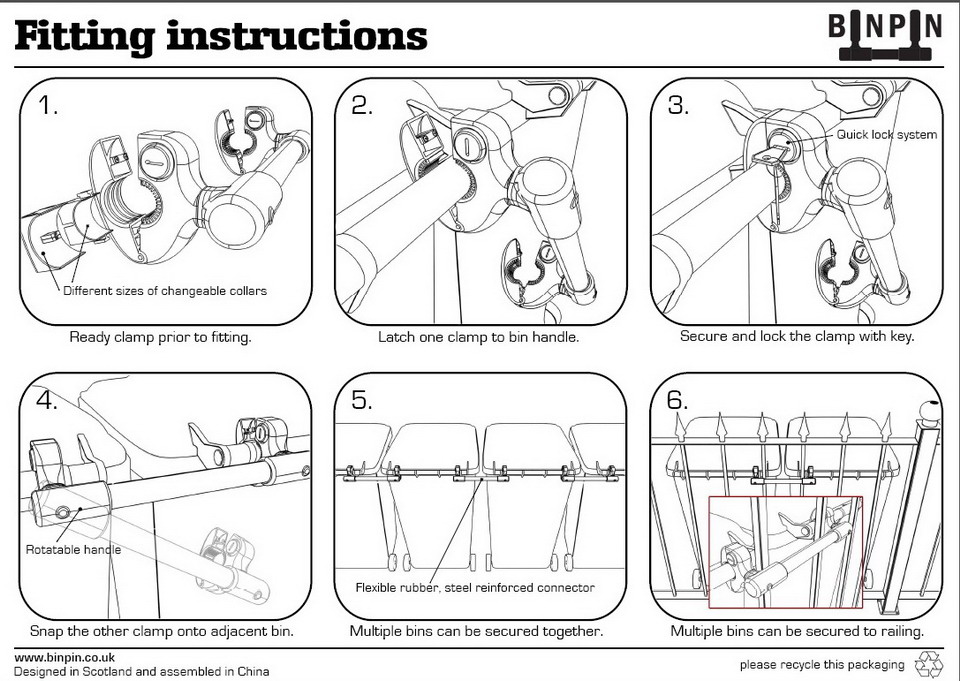

Czy rysowanie tego typu elementów jak na załączonym jpg-u odbywa się "z palca", czy z wykorzystaniem programów np. 3D. Głównie zależy mi na wprowadzeniu idealnych linii zbiegu. To znaczy zwróćcie uwagę na perspektywę w tego typu ujęć.
Podstawą do rysowania jest oryginalne zdjęcie danego produktu/sytuacji w takim przypadku? Czy tylko wyobraźnia autora/grafika?
Najpierw należy "trejsować" a potem dopracowywać manualnie? Dobór grubości linii to też tylko i aż umiejętności? Ewentualnie jakie programy do tego służą komercyjne lub niekomercyjne. Proszę o kilka wskazówek.
Szykuje mi się praca z wykorzystaniem tego typu umiejętności, stąd moja ciekawość. Wujek Google nie zwrócił wyników które by mnie satysfakcjonowały. Być może używałem nietrafionych słów kluczowych. Liczę na wiedzę i doświadczenie forumowiczów ;)


Pobierz Plik ściągnięto 379 raz(y) 177.08 KB

chezare

Taki obrazek jak ten który dołączyłeś do postu, mógłby pochodzić z programu typu CAD, ale moim zdaniem (nie przywiązuj się zbytnio do niego), nie pochodzi. Wyciąganie czołgu żeby upolować komara, nie ma za bardzo sensu, pomijając taki drobiazg, że CAD to nie Corel i nie ogarniesz go w 5 min, do tego kosztuje tyle co samochód.
Jeśli ma być elegancko, to trasowanie odpada, więcej się namordujesz poprawiając obrazek, niż go rysując od zera. Oczywiście o wiele łatwiej będzie jak posłużysz się fotografią.
Są narzędzia które z fotografii potrafią zrobić obrazek podobny do tych dołączonych, ale wątpię żeby efekt był zadowalający.
W każdym razie jak kombinujesz, że poleżysz przed telewizorem a potem zgarniesz kasę bo jakiś program zrobi za ciebie robotę, to się rozczarujesz, czeka cię trochę pracy. :-)

restauro

Są proste darmowe programy typu CAD ,możesz spróbować także z testowa wersją corelowską .

jagibabu · Bywalec Dołączył: 12 Mar 2008 Posty: 24 Skąd: Łódź

@chezare
d...pogodzin się nie boję, jeśli efekt po nich będzie podobny/lepszy od tego z pliku.
Jestem z tego sortu człowieków, co jeszcze im się chce coś zrobić i czegoś nauczyć (mimo dojrzałej 4-ki z przodu), a nie tylko ustawić się do kasy po "roszczeniowe" albo leżeć i pachnieć. ;)
@restauro
pewnie spróbuję jak temat będzie się rozwijał we właściwą stronę ;)
może polecisz jakoweś za free do testów.

Czyli reasumując uważacie, że najlepszą (niekoniecznie najłatwiejszą) drogą jest "manualne odrysowywanie" ze zdjęcia i/lub wykorzystanie programu z rodziny CAD?
Ogólnie chodzi mi o możliwość jak najwierniejszego uzyskania tego typu efektu/efektów przy tworzeniu np. rysunków do instrukcji technicznych, tak jak w podanym przykładzie. Zastosowanie odpowiedniego zróżnicowania grubości linii wg mnie ma tutaj kluczowe znaczenie + dopracowanie szczegółów z zachowaniem perspektywy. I to ostatnie mnie najbardziej zastanawia. Bo z tym jest najwięcej problemów. Chyba, że się mylę.

restauro

Nie ma co się dziwić .Obrazek niedługo pewnie zostanie sprzedany.
http://pl.artdecor.eu/rom...zamku-nad-rzeka

Shame

Ja, w przeciwieństwie do cheza uważam, że kadry były robione w CAD-zie (reszta instrukcji np. w Corelu). Oczywiście, da się to samo uzyskać w DRAW-ie, ale moim zdaniem to o wiele bardziej czasochłonne. Jednak chez nie myli się w stwierdzeniu, że nauka CAD-a to NIE przysłowiowe 5 minut, jak w przypadku Corela. Opcją jest np. FreeCAD czyli opensource-owy program do modelingu 3D. Jeśli chcesz robić takie instrukcje jak zapodałeś i będzie to więcej, niż jednorazowa akcja, to lepiej naucz się CAD-a. Moim zdaniem, takie rozwiązanie jest najbardziej ekonomiczne. Robisz raz projekt sprzętu - to czasochłonny proces, bardziej niż zrobienie jednego kadru w DRAW-ie - ale potem masz go gotowego, obracasz, otwierasz, ustawiasz i manipulujesz do woli. Coś się nie podoba, zmieniasz kąt jednym kliknięciem i masz tak jak chcesz. A w Corelu to jak ci coś nie będzie leżeć, to będziesz musiał przerysowywać wszystko.

_______________
Edit - podczas pisania posta połknąłem "nie" i wyszła bzdura. Fabiano zwrócił mi uwagę za co dziękuję. Oczywiście, nauka CAD-a to żmudna i ciężka praca, prędzej na 5 miesięcy, niż 5 minut ;-)

bidon184

znaczy czy ja dobrze zrozumialem, :roll:

dla was panowie opanowanie Cad to 5 minut 8-)

uuuu to szaaacuuuun :poklon

bo dla mnie to nie bylo takie proste,chyba ze rozmawiamy o narysowaniu koleczka,bo te rysunki co kolega podal to tak na moje oko opanowanie interfeisu i mozliwosci w danym sektorze to tydzien dzien i noc to moze sie uda :-)

chezare

Może z CAD, a może nie? Ja sobie obejrzałem fotografie tego urządzenia i póki co uważam, że te obrazki nie są z programu CAD.
Żeby narysować jakieś urządzenie w CAD, tak żebyś mógł później obracać, otwierać, itp, to musisz narysować każdy element z którego przedmiot się składa. Nie wszystkie części to kółka i kwadraciki, trzeba pomierzyć, polizać. W większości przypadków będziesz musiał narysować więcej niż w Corelu.

bidon184

znaczy ten konkretny rysunek to porostu zlepek rysunku technicznego polprefabrykatow,to nie bylo robione w cadzie,jest taki program ktory przygotowuje na kliszy (nie pamietam niestety jego nazwy) sciezki pod telerexa,tokarki frezarki itp wypluwa tez przy okazji dla montujacych i odbiorcow rysunki montazowe,w pierwszym przypadku wypluwa izometrie w drugim pogladowa dimetrie

restauro

To rysowali Chińczycy ,wiec kto wie jakim programem ?

chezare

Właśnie Bidonik przeredagowywałem to co napisałem. :-)

Na stronie firmy która to robi są filmiki, które z całą pewnością powstawały przy użyciu jakichś programów do modelowania 3D.
Żeby zrobić kilka czy kilkanaście takich obrazków, to trzeba nie tygodnia tylko miesięcy.
Jak to jest jednorazowa sprawa, to ja za bardzo sensu w tym nie widzę.

http://www.binpin.co.uk/?page_id=19

restauro

Moze to było rysowane np:
http://www.coreldraw.com/...7704.1454611570

http://falina.pl/index.php?go=ViaCAD2D od 140 zł

http://www.3ds.com/produc.../free-download/
http://www.dobrycad.pl/st...tegory&dir=desc

bidon184

tak tak 3d to na bank,i to chyba o ile pamietam to on wypluwal nawet jakies pliki step czy jakos tak ,ze mogles sobie poobracac i poprawiac gdyby cos nie tak ,to nie takie proste jest

Shame

restauro, właśnie chciałem wspomnieć o Corel Designerze, bo coś mi tak podobnie wyglądało.

Też oglądałem to cudo na stronce, jak się pojawiła X7. Jak widać chyba im sprzedaż spadła i podpatrują konkurencję, jak zaczęli wprowadzać takie historie. Bo po prawdzie to Corel Suite nie bardzo się zmienił na przestrzeni lat co do zawartości. Wciąż w kółko DRAW, PP, Capture, BitNavigator i ten piąty (nie pamiętam). Ostatnio jak rzuciłem okiem na zawartość Adobe Master Colection to mi ręce opadły. tam jest 17 (!) aplikacji i to o diametralnie rożnych zastosowaniach. Tylko szkoda, że Corel dokłada nowe, zamiast naprawić stare. Ale to chyba kwestia marketingowa :-P

Wojtek Kowalews

Corel Designer nie jest nowym wynalazkiem. Funkcjonował dobrze jako Micrografix i dopiero w 2001 roku został przejęty przez Corel'a. Rysuję w tym programie od blisko 20 lat i obserwuję jego wzloty i upadki. Te rysunki da się wykonać w tym programie. W pakiecie do X5 jest także program Right Hemisphere, który pozwala na obrót bryły pod dowolnym kątem. Polecam. Rysunek w załączniku powstał w kwadrans.

domek Pani Odzi.pdf

Pobierz Plik ściągnięto 172 raz(y) 1.32 MB

Shame

Wojtek Kowalews, i to można potem obracać? To jest w 3D?

Wojtek Kowalews

Niestety nie, ale może być przekształcany w różnych rodzajach aksonometrii.

bidon184

nie mozna obracac i to wogle nie kumam czemu user dal ten przyklad to niebo a ziemia ,pewnie nie doczytal,ale to twierdze ze z pospiechu

Wojtek Kowalews

Nie każdy ma program do 3D i umie się nim posługiwać. Dlatego instrukcje np. do składania mebli czy wiertarki są w rzutach aksonometrycznych, na papierze. Typowa wersja 3D zajęłaby zbyt dużo czau.

bidon184

yy,nie sa wrzutach aksionometri sa w dimetri w aksionometri musialy by uwzgledniac przekruj montazu watpe zeby firma robila gratis takie cos

Wojtek Kowalews

Corel Designer ma możliwość przekształceń w izometrii, w 2 cabinet'ach, 3 dimetriach i 4 trimetriach. Jeżeli sprawdzisz to w adobe illustratorze powstaje najwięcej przekroi samochodów do katalogów, a nie np. w 3dMAX'ie. Oczywiście duża część rysunków 3D pochodzi z CAD'a, ale przerzucane są "na płasko" do np. ilustratora i tam poprawiane.

bidon184

hym,izometria jest szczegolnym rysunkiem aksionometri,o czym my rozmawiamy ??? ale to mniejsza z tym ,ja naprawde mam to gdzies ale bede bronil podstaw,mniejsza z tym to nie to forum,tak kojazysz rysunek to twoja sprawa wazne ze go narysujesz,a po drugie to nie te forum zeby rozstrzygać niuanse rzutow,jest jak jet,niech kazdy sobie widzi jak chce,to jest forum graficzne i odpuszczam dyskusje na temat jak to zostalo narysowane,jest bo jest ,i dobrze :-)
