Sławekkk

Witam proszę wybaczyć że pierwszy post i zaraz zakładanie tematu.
Szukałem na forum odpowiedzi na moje nurtujące pytanie.
Jak przygotować plik by wygrawerować środek kwadratu z pominięciem kolejnego kwadratu który znajduję się w środku ?

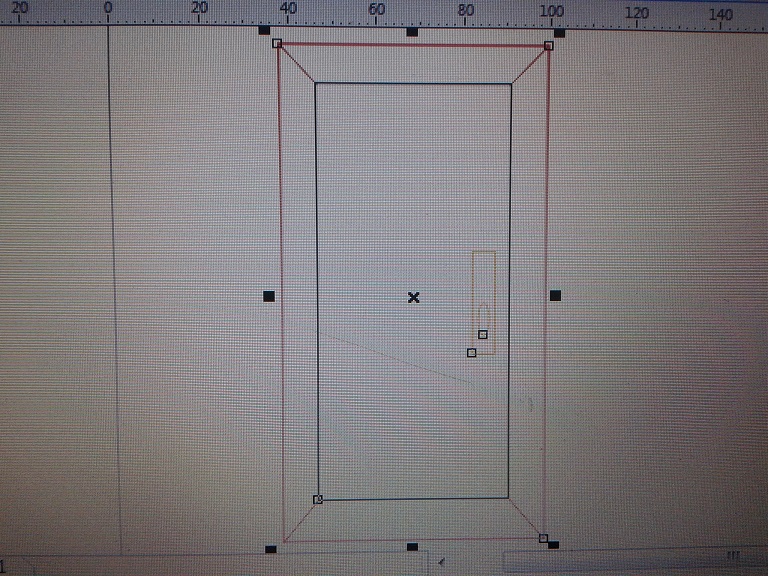

W załączniku zamieszczam zdjęcie obiektu, są to drzwi, linie czerwone będą nacięte około 1mm a środkowy kwadrat muszę wygrawerować około 0,5mm z pominięciem kolejnego kwadratu.
Dziękuję za pomoc.

drzwi

Pobierz Plik ściągnięto 368 raz(y) 207.08 KB

restauro

Witamy na forum.
Nie ma załącznika.

Sławekkk

Teraz już wiem, dziękuję.
Zamieściłem zdjęcie projektu.

kula69

jeśli to grawer CNC to musisz nadać kolor temu co ma być grawerowane czyli jeśli to ma być wybranie w drzwiach to środkowy prostokąt połącz z z zewnętrznym (wcześniej go kopiując bo ma być obrys grawerowany inaczej o ile zrozumiałem dobrze) i połączonym obiektom nadaj wypełnienie jednolitym kolorem i jeśli był to zlikwiduj obrys, wklej wcześniej skopiowany prostokąt i nadaj mu obrys kolorem rożnym od wypełnienia wcześniejszego obiektu. Reszta zależy od maszyny na której to będzie robione :)

Sławekkk

Witam jest to grawer co2, i obojętnie w jakim kwadracie zrobię wypełnienie to po zapisaniu pliku PLT i zaimportowaniu do programu maszyny to kwadrat jest w środku biały.
Jak włączę grawerowanie to graweruje tylko linie kwadratu :(

bidon184

ma byc bialy poprostu wez sobie zrob jakis tam prostokat jako tlo i polacz ,i to co biale (bez tla ) bedzie grawerowane)

Sławekkk

Chyba źle coś robię, zrobiłem prostokąt z liniami czarnymi, w nim zrobiłem kolejny prostokąt z liniami białymi.
Zrobiłem połącz i środkowy prostokąt zmienił linie na kolor czarny.
Po załadowaniu pliku w program plotera dalej to samo, albo graweruje linie czarne albo cały środek pierwszego prosto kontu. :-?

Zrobiłem na odwrót, pierwszy prostokąt zrobiłem biały a środkowy czarny, po połączeniu środkowy prostokąt zmienił otoczkę na kolor biały i to samo :-?

restauro

Nie znam się na grawerowaniu , pewnie powinno być coś w tym rodzaju.Wymiarowanie przybliżone na podstawie rysunku. (nie miałem dokładnych danych )
Rysujesz prostokąt , na górnej belce wybierasz szerokość konturu (prostokąt czerwony - 1 mm)
Rysujesz prostokąt wewnętrzny (czarny wybierasz - 0,5 mm ) Krzywymi beziera rysujesz przekątne do wysokości wewnętrznego prostokąta (wybierasz - 1mm) Zamieniasz wszystkie elementy na w obiekty (Przekształć kontur w obiekt ) i spawasz zewnętrzny prostokąt z przekątnymi. Środkowym prostokątem przycinasz przekątne ,inaczej będą na siebie nachodzić a jest cieńszy.

Rysunek1.cdr

Pobierz Plik ściągnięto 266 raz(y) 20.11 KB

Sławekkk

Dziękuję wszystkim za serdeczną pomoc, kombinowałem kombinowałem aż udało się.
Bez waszych podpowiedzi nie udało by się

Oto efekt, nie rysowałem klamki bo szybciej zrobić prostokąt.
Jeszcze raz dziękuję !!!


Pobierz Plik ściągnięto 334 raz(y) 110.21 KB

restauro

Najważniejsze ,że już wiesz jak to zrobić . :ok

Czy dla grawerki robisz projekt w CorelDraw ? Jeśli tak ,zawsze musisz pamiętać o zamianie konturu w obiekt.

Sławekkk

Nigdy nie grawerowałem i to był pierwszy raz.
Tak projekt robiłem w corelu, teraz już wiem bo bez kontur nie chciał zrobić grawieru.
Jeszcze raz dziękuję za pomoc z waszej strony.

Sławekkk

Przy okazji zapytam, w corelu narysuję 10 prostokątów o tym samym rozmiarze, i je poukładam blisko siebie i na tej samej wysokości.
Jak zapisze plik, to po ponownym otwarciu prostokąty niektóre zmienią grubość oraz wysokość.
np. prostokąty mają 2mm na 13mm
po zapisaniu o otwarciu prostokąty zmieniają np. na 1,87 i 13,021mm
Są to setne milimetra ale wydaje mi się ze nie powinno do tego dochodzić.

chezare

Nie powinno tak być, jakieś różnice mogą być przy tworzeniu np. pdf, przy grafice rastrowej, ale w tym przypadku po otwarciu pliku powinno być tak samo jak przy zapisie.

bidon184

dokladnie na mojego nosa to poprostu zapisuje np cm a otwierasz w mm i stad te roznice,ale trza by miec plik zeby cokolwiek sie madrować :-)

Sławekkk

hhh jesli zaczyam projekt od podstaw to z automatu przy otwarciu programu skala jest ustawiona w mm.
i tak robię projekt, więc raczej tu nie leży wina.
Postaram się jutro zlokalizować darmowy upload i wstawię plik

bidon184

nie ma co lokalizowac hosting masz pod nosem i to nasz http://hostuje.net/

Sławekkk

Dziękuję za namiar, właśnie dodałem plik

http://hostuje.net/file.p...21ce17b13194165

Prostokąty zrobiłem w rozmiarach:
0,825 mm szerokość
15,225 mm wysokość
Po zapisaniu pliku i ponownym otworzeniu go prostokąty niektóre zmieniły szerokość na 0,8 mm.
A czasami zmienią wysokość, w tym przypadku tylko szerokość.
Jeśli poprawię prostokąty które zmieniły rozmiar to po zapisaniu zmieniają inne rozmiar szerokości na 0,8.
I za każdym razem inne :shock:

0,020 nie jest to wiele lecz strasznie mnie to irytuje :(

No i jeszcze jedna sprawa, jeśli połączę kilka obiektów razem to po zapisaniu obiekty są rozłączone.
Dodam ze posiadam corela demo i mam zamiar kupić pełna wersje tego oprogramowania.
Może w tym leży problem, że to demo.

chezare

Jeśli chodzi o łączenie, to format do którego zapisujesz grafikę raczej takiej możliwości nie daje.
W ogóle dlaczego zapisujesz do formatu plt? Ta Twoja maszyna nie czyta np. ai albo eps?
Z tego co widzę to różnica powstała wtedy kiedy zapisywałeś plik.
Otwórz ten dołączony i sprawdź czy prostokąty są jednakowe, u mnie taki efekt nie występuje.

test4.zip

Pobierz Plik ściągnięto 173 raz(y) 478 Bajtów

Sławekkk

Przy zakupie maszyny podpytałem w jakich formatach zapisywać pliki i powiedziano w PLT, i dlatego takie zapisuję.
Pobrałem plik i wszystkie prostokąty są takie same.
Sprawdzę czy oprogramowanie maszyny przyjmuje pliki w formacie ai i eps, i dam znać.

restauro

Napisz szczegółowo jaka to maszyna.

Sławekkk

Jest to laser co2 sf400 50w
Program do maszyny maschidraw 2016

Tak na szybko sprawdziłem i maschidraw przyjmuje plik AI
więc popołudniu poprawię projekt i zapiszę go w tym formacie i dam znać.

chezare

Być może że do ai trzeba zrobić tak jak w załączniku?

test.ai

Pobierz Plik ściągnięto 239 raz(y) 25.78 KB

Cysorz

Trurl

Cytat:

Tak na szybko sprawdziłem i maschidraw przyjmuje plik AI

Jeśli przyjmuje pliki *.ai, to z pewnością przyjmie wektorowy *.eps (a może nawet *.pdf) wyeksportowany z Corela. Sprawdź to. :-)

restauro
