Dzień dobry, chciała bym poprosić o podpowiedz jak najprościej zrobić szablon klamki samochodowej, chcę bratu zrobić mały prezent.

Interesuje mnie zrobieniu mu z foli karbonowej naklejki ozdobnej na klamkę (tylko zewnętrzną płaszczyznę (( nie całą klamkę)), tylko nie wiem jak poprawnie zrobić szablon by później go łatwo zwektorować i dać do cięcia.

Moje próby są trochę marne, przyklejenie kartki papieru białej do klamki i odrysowanie krawędzi, ale i tak idealnie nie wychodzi.
Później myślałam czy nie lepiej zrobić zdjęcie ogniskowa ok 50mm samej klamki i w programie krawędzie obrysować, ale duże pliki jpg dużo potrzebują czasu na przekonwerterowanie na Wektor. ( mile widziany jakiś tutorial jak prosto obrysować krawędzie)

Może ktoś mi pomoże jakąś cenną rada, będę wdzięczna, tym bardziej że nie chciałam odrazu gotowca, tylko próbowałam sama :)

W załącznikach przesyłam zdjęcia co chcę zakleić (napis Mpower nie istotny)

przykład 1.jpg
Szablon dokładnie tej płaszczyzny mnie interesuje

Pobierz Plik ściągnięto 258 raz(y) 46.03 KB

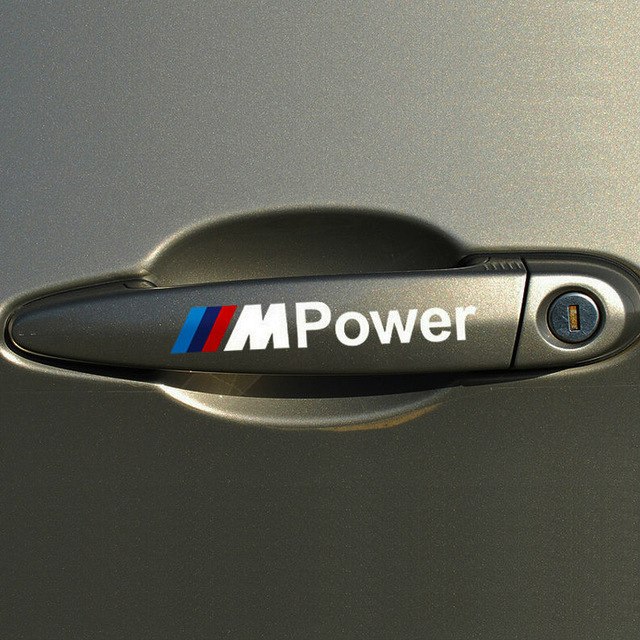

4-sztuk-M-Zasilania-Samochod-w-Naklejka-Klamka-Naklejki-Kierownicy-Samochodu-Pokrywa-dla-BMW-Naklejki-MPower.jpg_640x640.jpg
Oryginalna klamka

Pobierz Plik ściągnięto 173 raz(y) 92.35 KB

restauro

Odrysuj dobre zdjęcie krzywymi beziera . Posiłkuj sie podgladem szkieletowym .
Przykład poniżej

Trochę poprawiłem dpasowując bardziej łuk do przycięcia przodu klamki .

klamka1B.cdr

Pobierz Plik ściągnięto 227 raz(y) 740.43 KB

restauro

Do odrysowania formy ,dobrze czasem jest w programie graficznym zamienić zdjęcie na negatywowe .

4-sztuk-M-Zasilania-Samochod-w-Naklejka-Klamka-Naklejki-Kierownicy-Samochodu-Pokrywa-Naklejki-MPower.jpg_640x640.jpg

Pobierz Plik ściągnięto 234 raz(y) 110.33 KB

Jolancia

Dziękuje, na pewno ułatwi mi to próby kolejnych podejść :) Jak napotkam jakieś przeszkody, jeszcze dopytam.

Wcześniej robiłam szablony odręcznie, na powierzchniach zaokrąglonych w płaszczyźnie 2d, skanowałam wycięty szablon 200dpi B&W i zapisywałam w .png, później w corelu wrzucałam zdjęcie i trasowanie lini, korektowałam wygładzanie suwakami itp. po uzyskaniu gotowej krzywej, ponownie poprawiałam linie, gdyż nie wszystkie były ładnie zaokrąglone lub proste. Redukcja nadmiernych węzłów i wtedy drukowałam, by sprawdzić czy się zgadza.
Po przymiarkach zapamiętuje, gdzie trzeba jeszcze wydłużyć, co zwęszyć i gdzie wygiąć/odgiąc linie. Po kilku poprawkach mam gotowy szablon.

W takim przypadku można coś usprawnić/ułatwić ?? :->

restauro

Narysowanie lub odrysowanie krzywymi beziera daje większą precyzję ,o czasie nie wspominając .
Można obrysować jedną linią ,lub szukać jeszcze innego sposobu ,dopasowując gotowe elementy ,jak na moim przykładzie .
Narysowałem elipsę ,dodałem prostokąt , który zamieniłem na krzywe , dopasowałem do formy i zespawałem z okręgiem . Narysowałem drugi prostokąt którym później przyciąłem prawą stronę klamki .

Oczywiście można to zrobić obrysowując jedna linią ,ale sposób który pokazałem jest prostszy dla osoby niezbyt biegłej w obrysowywaniu i dopasowywaniu krzywymi .

Trochę informacji ,również na temat użycia krzywych .
http://corel.wodip.opole.pl/ksztalt/ksztalt.htm

http://corel.wodip.opole.pl/index.html

restauro

restauro

PDF wektorowy .
Napis " Power" trasowałem z podobnego fontu ,trochę go przerobiłem .
Pewnie nie jest identyczny ,ale nie chciało mi się szukać . Inne elementy narysowane.

Jest też w sieci darmowy wektor ,jak ma się do oryginału ?
http://www.logotypes101.com/logo/m-power

klamka B M W.pdf

Pobierz Plik ściągnięto 141 raz(y) 1.53 MB

restauro

Tak prosto i szybko można narysować literę " P "

litera P.cdr

Pobierz Plik ściągnięto 159 raz(y) 13.51 KB
